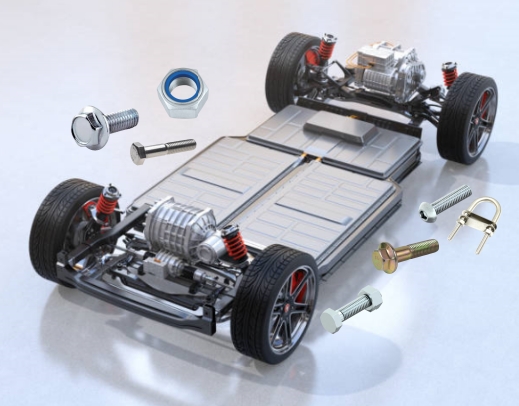

การวิเคราะห์ปริมาณตัวยึดและประเภทในแชสซียานพาหนะไฟฟ้า

ต้องใช้แชสซียานพาหนะไฟฟ้าทั่วไป (EV) 300–500 ตัวยึด ขึ้นอยู่กับประเภทของยานพาหนะ (เช่นซีดานขนาดกะทัดรัดกับ SUV ขนาดกลาง) และความซับซ้อนในการออกแบบ ด้านล่างนี้เป็นรายละเอียดของส่วนประกอบสำคัญและประเภท/ปริมาณของตัวยึด-

1. การเชื่อมต่อ subframe-to-body

ปริมาณ - ตัวยึด 80–120
ประเภทหลัก -
- สลักเกลียวหน้าแปลนความแข็งแรงสูง (ISO 4162) - M10-M14, เกรด 10.9, สำหรับการเชื่อมต่อเฟรมย่อยแบบแข็ง (เช่น Tesla Model 3 ใช้สลักเกลียว 92 ตัว)
- ถั่วล็อคตัวเอง (DIN 985) - จับคู่กับสลักเกลียวหน้าแปลนเพื่อป้องกันการสั่นสะเทือนการสั่นสะเทือน
- หมุดโครงสร้าง (EN 15048) - การเชื่อมต่อที่มีน้ำหนักเบาอลูมิเนียม (~ 15% ของทั้งหมด)

2. ระบบช่วงล่าง

ปริมาณ : 120–180 ตัวยึด
ส่วนประกอบที่สำคัญ :
- ข้อต่อควบคุมแขนถึงหัวขูด : สลักเกลียว M12 - M16 (ISO 4017 เกรด 10.9), ~ 30–40 ต่อด้านช่วงล่าง
- ตัวยึดโช้คอัพ : M10 สลักเกลียวที่มีความแข็งแรงสูงเครื่องซักผ้าป้องกันการเปิดโล่ง (DIN 6798), 4 ต่อการช็อต
- บูชบาร์ : สลักเกลียวสแตนเลส M8 (A2-70), การเคลือบที่ทนต่อการกัดกร่อน

3. การติดตั้งเฟรมต่อแชสซี

ปริมาณ : ตัวยึด 60–100
ประเภท :
- สลักเกลียวชุดแบตเตอรี่ (ISO 7380) : M10-M12 โลหะผสมไทเทเนียมหรือเหล็กชุบสังกะสี, ความต้านทานแรงดึง≥1,000 MPa (เช่นแบตเตอรี่ใบมีด BYD ใช้สลักเกลียว 78 อัน)
- น็อตล็อคไนล่อนอินเซ็น (JIS B 1181) : ป้องกันการกำจัดที่เกิดจากการสั่นสะเทือน

4. ระบบเบรก

ปริมาณ : 40–60 ตัวยึด
แอปพลิเคชันสำคัญ :
- สลักเกลียวยึดคาลิปเปอร์ (ASME B18.2.3.9M) : M8 - M10, เกรด 12.9, 4 ต่อคาลิปเปอร์
- เบรกโรเตอร์วางหมุด (DIN 7) : ความทนทานต่อความแม่นยำ (± 0.02 มม.) เพื่อป้องกันการสึกหรอที่ไม่สม่ำเสมอ

5. ชุดขับเคลื่อนมอเตอร์และตัวลด

ปริมาณ : ตัวยึด 50–80
ตัวยึดหลัก :
- สลักเกลียวหน้าแปลนมอเตอร์ (ISO 4014) : M12-M14, เกรด 10.9, การเคลือบ Dacromet (ทนความร้อน≥300° C)
- สลักเกลียวที่อยู่อาศัย (DIN 6914) : M10 - M12, การทนต่อแรงบิดล่วงหน้า± 3%

6. ส่วนประกอบเสริม (ท่อ/สายไฟ)

ปริมาณ : 30–50 ตัวยึด
ประเภท :
- U-Bolts (GB/T 880) : สายไฟแรงดันไฟฟ้าสูงและสายเย็น
- คลิปพลาสติก : การประกอบอย่างรวดเร็วสำหรับชิ้นส่วนที่ไม่ใช่โครงสร้าง (~ 20% ของทั้งหมด)

ส่วนประกอบ	ปริมาณตัวยึด	มาตรฐานหลัก	ข้อกำหนดวัสดุ/กระบวนการ
เฟรมต่อร่างกาย	80–120	ISO 4162, DIN 985	เกรด 10.9 เหล็กเคลือบ Dacromet
การระงับ	120–180	ISO 4017, DIN 6798	A2-70 สแตนเลสสเปรย์เกลือ≥720h
กรอบแบตเตอรี่	60–100	ISO 7380, Jis B 1181	เหล็กกล้าไทเทเนียม/ซิงค์ชุบแรงดึง≥1,000 MPa
ระบบเบรก	40–60	ASME B18.2.3.9M, DIN 7	เกรด 12.9 เหล็กฟอสเฟต
ขับมอเตอร์	50–80	ISO 4014, DIN 6914	dacromet อุณหภูมิสูงแรงบิด± 3%
ส่วนประกอบเสริม	30–50	GB/T 880, คลิปพลาสติก	304 สแตนเลส/PA66 วิศวกรรมพลาสติก
