ในการออกแบบที่ซับซ้อนและการผลิตยานพาหนะที่ทันสมัยในขณะที่ความสนใจมักจะมุ่งเน้นไปที่ส่วนประกอบที่สำคัญความน่าเชื่อถือและประสิทธิภาพของชิ้นส่วนขนาดเล็กนับไม่ถ้วนมีความสำคัญเท่าเทียมกัน ตัวยึดที่แม่นยำมักจะมองไม่เห็นเป็น linchpin ของความปลอดภัยความทนทานและการประกอบที่มีประสิทธิภาพ

ที่ชิ้นส่วนรถยนต์ Zhejiang Zhongrui เรามีความเชี่ยวชาญในการจัดหาโซลูชั่นการยึดที่มีคุณภาพสูงและเป็นมาตรฐานซึ่งอุตสาหกรรมยานยนต์ทั่วโลกต้องพึ่งพา วันนี้เราสำรวจหมุดพื้นฐานสามประเภท - หมุดขนานกับด้ายภายใน, หมุด Clevis ที่มีหัวและหมุดแยก - เน้นบทบาทเฉพาะข้อได้เปรียบที่สำคัญและความสำคัญของมาตรฐานสากลเช่น GB/T, DIN, ISO และ JIS สำหรับการรวมยานยนต์ไร้รอยต่อ

การทำความเข้าใจกับส่วนประกอบที่สำคัญเหล่านี้เป็นกุญแจสำคัญสำหรับวิศวกรยานยนต์นักออกแบบผู้เชี่ยวชาญด้านการจัดซื้อและผู้เชี่ยวชาญด้านการผลิตที่มุ่งมั่นเพื่อความเป็นเลิศ

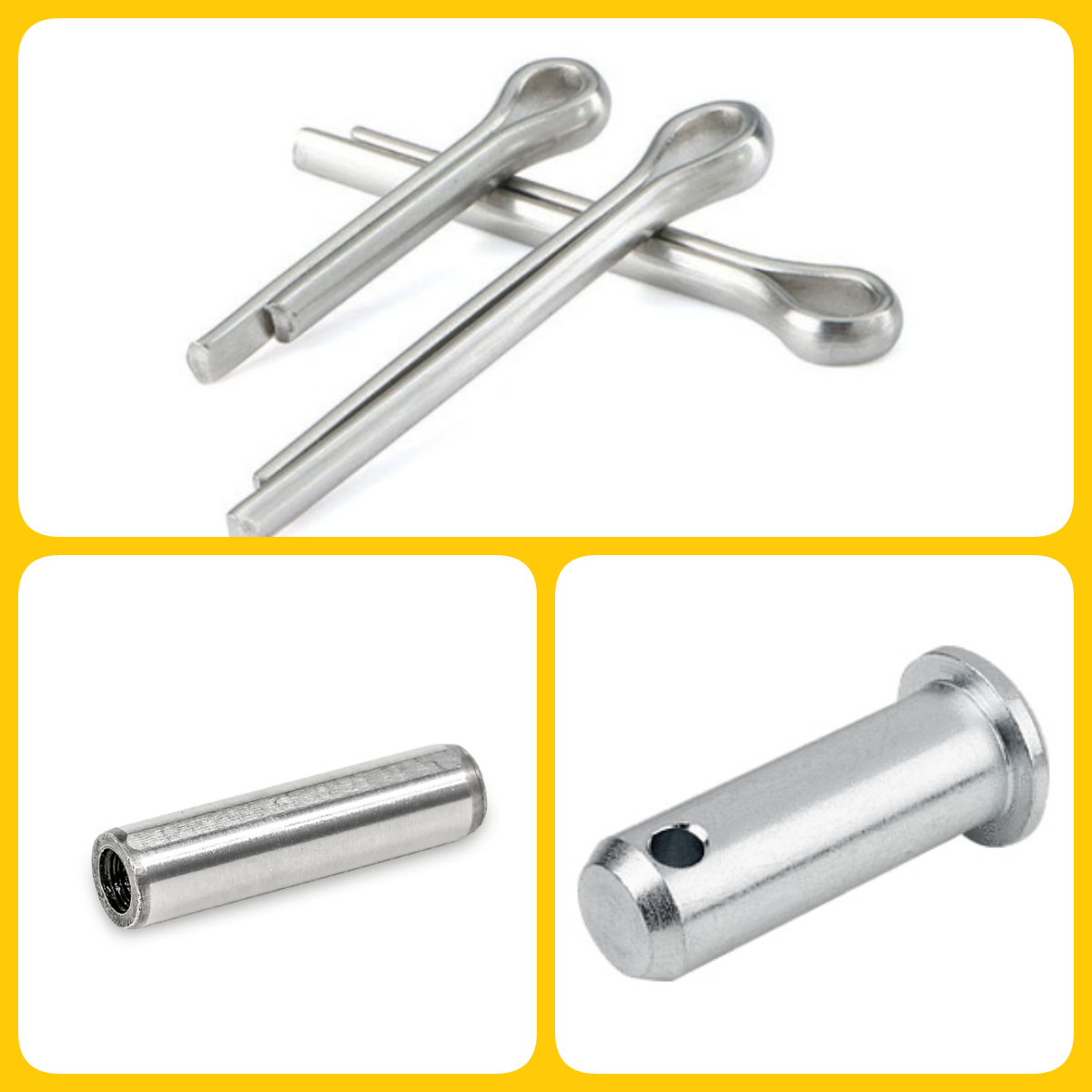

1. หมุดขนานกับเธรดภายใน: การจัดตำแหน่งที่แม่นยำพร้อมการบำรุงรักษาที่ง่ายดาย

ความแม่นยำเป็นสิ่งสำคัญยิ่งในการประกอบย่อยยานยนต์หลายชิ้นโดยเฉพาะอย่างยิ่งที่ส่วนประกอบจะต้องอยู่ในตำแหน่งที่ถูกต้องเมื่อเทียบกับอีกฝ่าย พินขนานที่มีเธรดภายในได้รับการออกแบบทางวิศวกรรมโดยเฉพาะเพื่อจุดประสงค์นี้ให้การจัดตำแหน่งที่แม่นยำและการรบกวนที่ปลอดภัย

สิ่งที่พวกเขาคือ: หมุดทรงกระบอกที่เป็นของแข็งเหล่านี้มีขนาดเส้นผ่าศูนย์กลางที่ควบคุมได้สูงสำหรับพอดีกับพอดีในหลุมเจาะที่แม่นยำ คุณลักษณะที่แตกต่างที่สำคัญคือด้ายภายในที่ปลายด้านหนึ่งออกแบบมาเพื่อรับสกรูตัวดึง

ทำไมพวกเขาถึงมีความสำคัญในยานยนต์:

การวางตำแหน่งที่แม่นยำ: สำคัญสำหรับการทำงานของชิ้นส่วนผสมพันธุ์ ในการส่งสัญญาณเช่นการจัดตำแหน่งที่แม่นยำของเกียร์และเพลาเป็นสิ่งจำเป็นสำหรับการถ่ายโอนพลังงานที่ราบรื่นและป้องกันการสึกหรอก่อนวัยอันควร
Secure Interference Fit: ให้ข้อต่อที่แข็งแกร่งที่สามารถทนต่อการสั่นสะเทือนและแรงเฉือนที่มีอยู่ในการทำงานของยานพาหนะ
การบำรุงรักษาที่มีความคล่องตัว: เธรดภายในเป็นข้อได้เปรียบที่สำคัญ เมื่อส่วนประกอบจำเป็นต้องถอดแยกชิ้นส่วนเพื่อการบำรุงรักษาหรือซ่อมแซมสกรูตัวดึงสามารถใส่เข้าไปในด้ายทำให้สามารถสกัดพินได้โดยไม่ทำลายวัสดุโดยรอบหรือหมุด สิ่งนี้จะช่วยลดการหยุดทำงานและทำให้กระบวนการประกอบ/ถอดประกอบที่ซับซ้อนง่ายขึ้นในสภาพแวดล้อมการผลิตและการบริการ

ข้อดีที่สำคัญสำหรับแอปพลิเคชันยานยนต์:

รับประกันความแม่นยำ: ผลิตเพื่อความคลาดเคลื่อนที่แน่นหนา (เช่นตาม DIN 7979 หรือ ISO 8735) เพื่อให้มั่นใจว่าการจัดตำแหน่งที่เชื่อถือได้และทำซ้ำได้
อำนวยความสะดวกในการถอดชิ้นส่วน: เธรดภายในทำให้การสกัดง่ายขึ้นอย่างมากเมื่อเทียบกับหมุดที่เป็นของแข็งลดความเสียหายที่อาจเกิดขึ้น
ประสิทธิภาพที่ทนทาน: โดยทั่วไปทำจากเหล็กแข็งซึ่งให้ความแข็งแรงแรงเฉือนสูงและความต้านทานต่อการสึกหรอ
วัสดุอเนกประสงค์: เหมาะสำหรับการเข้าร่วมส่วนประกอบที่ทำจากวัสดุยานยนต์ทั่วไปเช่นเหล็กโลหะผสมอลูมิเนียมและคอมโพสิตบางชนิด

แอพพลิเคชั่นยานยนต์ในอุดมคติ:

ชุดประกอบการส่ง: การค้นหาเพลาแบริ่งและส่วนประกอบที่อยู่อาศัย
การจัดตำแหน่งบล็อกเครื่องยนต์: การวางตำแหน่งหัวกระบอกสูบหรือท่อร่วม
ติดตั้งการผลิต: สร้างความมั่นใจว่าการตั้งค่าที่แม่นยำสำหรับกระบวนการเชื่อมหรือการตัดเฉือน
การจัดแนว Die & Mold: รักษาความแม่นยำในการปั๊มหรืออุปกรณ์ฉีดขึ้นรูป

มาตรฐานและการแลกเปลี่ยนความสามารถ: พินเหล่านี้ถูกกำหนดโดยมาตรฐานต่าง ๆ : GB/T 120.2-2000, ISO 8735: 1997, DIN 7979, Jis B 1359, Din EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000 ความเท่าเทียมกันที่ระบุไว้ในมาตรฐานเช่น GB/T 120.2 และ ISO 8735 เป็นสิ่งสำคัญ ในขณะที่รายละเอียดมิติและวัสดุอาจแตกต่างกันเล็กน้อยในทุกมาตรฐานที่ระบุไว้แนวคิดหลักของพินขนานที่แม่นยำพร้อมเธรดภายในสำหรับการสกัดนั้นสอดคล้องกัน การทำความเข้าใจกับมาตรฐานเหล่านี้ช่วยให้ผู้ผลิตยานยนต์มีแหล่งที่มาเทียบเท่าพินคุณภาพสูงจากซัพพลายเออร์ทั่วโลกต่างๆเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้โดยไม่คำนึงถึงแหล่งกำเนิดการผลิตที่เฉพาะเจาะจง (ให้เกรดวัสดุและระดับความอดทนตรงตามข้อกำหนดการใช้งาน)

2. Clevis Pins พร้อมหัว: การเปิดใช้งานการหมุนและการเชื่อมโยงในระบบยานยนต์

ระบบยานยนต์จำนวนมากขึ้นอยู่กับส่วนประกอบที่หมุนหรือเป็นข้อต่อจากการเชื่อมโยงพวงมาลัยไปจนถึงชุดประกอบเหยียบ Clevis Pins with Head เป็นตัวยึดพื้นฐานสำหรับการสร้างจุดบานพับที่สำคัญเหล่านี้

สิ่งที่พวกเขาคือ: Clevis Pins เป็นหมุดทรงกระบอกที่ไม่มีเธรดที่มีหัวที่ปลายด้านหนึ่งและอีกหนึ่งรูหรือมากกว่าที่อื่น ๆ ออกแบบมาเพื่อแทรกผ่าน Clevis (รูปตัวยูที่มีรูที่ปลาย) หัวให้พื้นผิวแบริ่งและป้องกันไม่ให้พินผ่านผ่านการชุมนุมทั้งหมด

ทำไมพวกเขาถึงมีความสำคัญในยานยนต์:

จุดหมุนที่เชื่อถือได้: พวกเขาสร้างแกนที่ปลอดภัยและมีแรงเสียดทานต่ำสำหรับการเคลื่อนไหวการหมุนระหว่างส่วนประกอบ
รองรับการเยื้องศูนย์เชิงมุม: การออกแบบช่วยให้การเคลื่อนไหวเชิงมุมในระดับหนึ่งมีความสำคัญในการเชื่อมโยงที่เคลื่อนที่ผ่านส่วนโค้งหรือสัมผัสกับการเยื้องศูนย์เล็กน้อยในระหว่างการดำเนินการ
การแบกโหลด: ส่วนใหญ่ออกแบบมาเพื่อรองรับแรงเฉือน (แรงตั้งฉากกับแกนของพิน)
แอสเซมบลี/ถอดชิ้นส่วนอย่างง่าย: การออกแบบหัวและวิธีการรักษาความปลอดภัย (พินแยก) อำนวยความสะดวกในการติดตั้งและถอดออกอย่างรวดเร็วสำหรับการบำรุงรักษาหรือการปรับ

ข้อดีที่สำคัญสำหรับแอปพลิเคชันยานยนต์:

การเชื่อมโยงที่แข็งแกร่ง: ให้การเชื่อมต่อที่แข็งแกร่งสำหรับส่วนประกอบที่สำคัญในระบบที่มีการโหลดแบบไดนามิก
ตัวเลือกการป้องกันการกัดกร่อน: มีอยู่ในวัสดุเช่นสแตนเลสหรือเสร็จสิ้นเช่นการชุบสังกะสีหรือ dacromet, สิ่งสำคัญสำหรับการต่อต้านการเสื่อมสภาพของสิ่งแวดล้อม (ความชื้น, เกลือ, สารเคมี), ยืดอายุการใช้งานและสร้างความมั่นใจในความน่าเชื่อถือ
การออกแบบที่ได้มาตรฐาน: กำหนดโดยมาตรฐานเช่น DIN 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2M ทำให้มั่นใจได้ว่ามิติความสอดคล้องและความเข้ากันได้กับอุปกรณ์ Clevis มาตรฐาน
ความสะดวกในการบำรุงรักษา: การออกแบบหัวและวิธีการรักษาความปลอดภัยทั่วไปช่วยให้สามารถตรวจสอบการหล่อลื่นหรือทดแทนได้อย่างตรงไปตรงมา

แอพพลิเคชั่นยานยนต์ในอุดมคติ:

ระบบพวงมาลัย: ปลายก้านผูก, แขนพวงมาลัย
ระบบเบรก: การเชื่อมโยงเหยียบ, pivots คาลิปเปอร์บางอย่าง (ตรวจสอบการจัดอันดับโหลด)
การเชื่อมโยงช่วงล่าง: การเชื่อมต่อแขนและแท่งต่าง ๆ (ตรวจสอบการจัดอันดับโหลด)
กลไกการกระตุ้น: สลักประตู, ฮูด/ลำตัวปล่อย, การเชื่อมโยงคันเร่ง
กล่องเหยียบ: เบรค, คลัตช์, และคันเร่งคันเร่ง
กลไกที่นั่ง: ตัวปรับและบานพับ

การกำหนดมาตรฐานและการแลกเปลี่ยนความสามารถ: หมุด Clevis ถูกกำหนดในมาตรฐานจำนวนมากรวมถึง GB/T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, Jis B 2801, ASME B18.8.2M ในขณะที่ ISO 2341 มักจะถูกพิจารณาว่าเป็นคู่ค้าระหว่างประเทศโดยตรงไปยัง DIN 1444 และ GB/T 882 (แบบฟอร์ม B) การเปลี่ยนแปลงของเกรดวัสดุ (เช่น SAE กับชั้นเรียนคุณสมบัติ ISO) ความคลาดเคลื่อน (เกรดผลิตภัณฑ์ A/B) อย่างไรก็ตามการทำความเข้าใจมาตรฐานเหล่านี้ช่วยให้ผู้ผลิตยานยนต์สามารถเลือกพินที่ตรงกับความแข็งแรงของแรงเฉือนที่จำเป็นและข้อกำหนดด้านมิติช่วยอำนวยความสะดวกในการจัดหาความยืดหยุ่นจากซัพพลายเออร์ทั่วโลกในขณะที่มั่นใจว่าประสิทธิภาพในการเชื่อมโยงแอปพลิเคชัน

3. หมุดแยก (หมุด cotter): ง่ายล็อคที่เชื่อถือได้กับการคลาย

มักจะใช้ร่วมกับหมุด Clevis, Castle Nuts หรือถั่ว slotted, หมุดแยก (โดยทั่วไปเรียกว่า Cotter Pins ในอเมริกาเหนือ) เป็นอุปกรณ์ล็อคเชิงกลพื้นฐาน แต่มีประสิทธิภาพเป็นพิเศษ

สิ่งที่พวกเขาคือ: หมุดแยกเป็นหมุดโลหะกึ่งแข็งที่มีหัวที่ปลายด้านหนึ่งและแยกตามยาวทำให้ทั้งสองครึ่งจะกระจายออกจากกันหลังจากการแทรก

ทำไมพวกเขาถึงมีความสำคัญในยานยนต์:

กลไกการล็อคเชิงบวก: พวกเขาทำหน้าที่เป็นอุปสรรคทางกายภาพป้องกันตัวยึดอื่น ๆ (เช่นถั่ว) หรือหมุด (เช่น Clevis Pins) จากการสำรองเนื่องจากการสั่นสะเทือนการหมุนหรือแรงภายนอก
การสำรองความปลอดภัยที่สำคัญ: ในการใช้งานเช่นการรักษาความปลอดภัยของน็อตปราสาทบนตลับลูกปืนล้อหรือการเชื่อมโยงที่สำคัญพินแยกเป็นความปลอดภัยที่มีความปลอดภัยที่สำคัญป้องกันความล้มเหลวอย่างรุนแรงหากตัวยึดหลักหลุดออกมา
การตรวจสอบด้วยภาพอย่างรวดเร็ว: ไม่ว่าจะติดตั้งพินแยกอย่างเหมาะสมหรือไม่
โซลูชันที่ประหยัด: กระบวนการออกแบบและการผลิตที่เรียบง่ายทำให้พวกเขาเป็นวิธีการล็อคที่คุ้มค่ามาก

ข้อดีที่สำคัญสำหรับแอปพลิเคชันยานยนต์:

Anti-Loosening ที่เชื่อถือได้: ให้การล็อคเชิงกลที่ง่ายและจำเป็นในสภาพแวดล้อมยานยนต์ที่มีการสั่นสะเทือนสูง
การติดตั้งด้วยตนเองง่าย ๆ : ต้องใช้เครื่องมือน้อยที่สุด (คีมหรือค้อน) และไม่มีทักษะพิเศษ
การบังคับใช้ในวงกว้าง: ใช้กับเส้นผ่านศูนย์กลางที่หลากหลายเพื่อรักษาความปลอดภัยของน็อตสลักเกลียวและหมุดขนาดต่าง ๆ
ตัวเลือกความต้านทานการกัดกร่อน: มีอยู่ในวัสดุเช่นเหล็กชุบสังกะสี (มาตรฐานสำหรับความคุ้มค่าและการป้องกันขั้นพื้นฐาน) หรือสแตนเลสเพื่อเพิ่มความทนทานในพื้นที่สัมผัส
การยึดมั่นในมาตรฐาน: ผลิตตามข้อกำหนดเช่น DIN 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, Jis B 1351, EN 22340 สร้างความมั่นใจในคุณภาพของวัสดุและความสอดคล้องของมิติ ISO 1234 และ DIN 94 ได้รับการพิจารณาอย่างกว้างขวางเทียบเท่ากับ GB/T 91

แอพพลิเคชั่นยานยนต์ในอุดมคติ:

การรักษาความปลอดภัยของ Castle Nuts: บนตลับลูกปืน, เพลาและส่วนประกอบช่วงล่าง
ล็อคหมุด Clevis: ในการบังคับเลี้ยวการระงับและการเชื่อมโยงเบรก
การยึดแอกน็อต: ในส่วนประกอบของระบบขับเคลื่อน
การรักษาความปลอดภัยพินและสปริง: ในแขนควบคุมต่าง ๆ แท่งผูกและส่วนประกอบแชสซีที่จำเป็นต้องล็อคอย่างง่าย

มาตรฐานและความสามารถในการแยกกัน: หมุดแยกมีมาตรฐานสูงทั่วโลกกำหนดโดยมาตรฐานเช่น GB/T 91-2000, ISO 1234: 1997, Din 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, Jis B 1351: 2010, EN 22340: 1992 ความเท่าเทียมกันอย่างมากระหว่าง GB/T 91, ISO 1234 และ DIN 94 ทำให้มั่นใจได้ว่าผู้ผลิตยานยนต์สามารถแยกพินแยกได้จากซัพพลายเออร์ทั่วโลกอย่างน่าเชื่อถือ มาตรฐานที่แตกต่างกันอาจระบุวัสดุหรือการตกแต่งที่แตกต่างกันเล็กน้อย แต่ฟังก์ชั่นหลักและซีรีย์มิตินั้นมีการจัดตำแหน่งส่วนใหญ่ในรูปแบบที่เทียบเท่า

Zhejiang Zhongrui Auto Auto: คู่ของคุณในการยึดยานยนต์ที่แม่นยำ

ที่ชิ้นส่วนรถยนต์ Zhejiang Zhongrui เราเข้าใจบทบาทที่สำคัญเหล่านี้พินที่เรียบง่ายดูเหมือนจะเล่นในความน่าเชื่อถือและความปลอดภัยของการประกอบยานยนต์ ในฐานะผู้ผลิตที่ได้รับการรับรอง IATF 16949 เรามุ่งมั่นที่จะผลิตพินคู่ขนานคุณภาพสูงพร้อมด้ายภายในหมุด Clevis ที่มีหัวหมุดแยกและตัวยึดยานยนต์อื่น ๆ ที่มีมาตรฐานสากลที่เข้มงวดรวมถึง GB/T, DIN, ISO, JIS และ ASME

ความเชี่ยวชาญของเราในการผลิตที่มีความแม่นยำการควบคุมคุณภาพอย่างเข้มงวดและความเข้าใจอย่างลึกซึ้งเกี่ยวกับมาตรฐานสากลที่เทียบเท่ากันได้ช่วยให้คุณได้รับการยึดที่เชื่อถือได้ ไม่ว่าคุณจะต้องการพิน GB/T มาตรฐานที่มี ISO เทียบเท่าหรือต้องการคำแนะนำในการเลือกพินที่เหมาะสมสำหรับแอปพลิเคชันเฉพาะทีมงานของเราพร้อมที่จะช่วยเหลือ

เป็นพันธมิตรกับเราเพื่อปรับปรุงการจัดหาของคุณเพิ่มความยืดหยุ่นในห่วงโซ่อุปทานของคุณและให้แน่ใจว่าคุณภาพของตัวยึดที่เก็บยานพาหนะของคุณเข้าด้วยกัน เรียนรู้เพิ่มเติมเกี่ยวกับความสามารถของเราและสำรวจโซลูชั่นการยึดยานยนต์ที่ครอบคลุมของเรา เยี่ยมชมเว็บไซต์ของเราหรือติดต่อเราวันนี้
