ข้อมูลเชิงลึกเกี่ยวกับการยึดยานยนต์: ทำความเข้าใจ GB 5787 สลักเกลียวรูปหกเหลี่ยม (เกรดผลิตภัณฑ์ B) และเทียบเท่าโลก

ในการออกแบบและการผลิตยานยนต์การเลือกตัวยึดที่สามารถทนต่อเงื่อนไขที่ต้องการได้เป็นสิ่งสำคัญยิ่ง สลักเกลียวรูปหกเหลี่ยมโดยเฉพาะอย่างยิ่งที่ระบุไว้สำหรับความแม่นยำที่สูงขึ้น (เกรดผลิตภัณฑ์ B) เป็นสิ่งสำคัญสำหรับการเชื่อมต่อที่เชื่อถือได้ในโครงสร้างยานพาหนะที่สำคัญ มาตรฐานแห่งชาติของจีน GB 5787 - 1986 กำหนดตัวยึดดังกล่าว: Bolt หน้าแปลนหกเหลี่ยม - เกรดผลิตภัณฑ์ B. สำหรับผู้เชี่ยวชาญด้านยานยนต์ที่จัดหาทั่วโลกทำความเข้าใจกับความสัมพันธ์ทางเทคนิคกับมาตรฐานสากลเช่น ISO และ DIN เป็นสิ่งจำเป็นสำหรับการจัดหาที่มั่นใจและการทดแทนที่อาจเกิดขึ้น

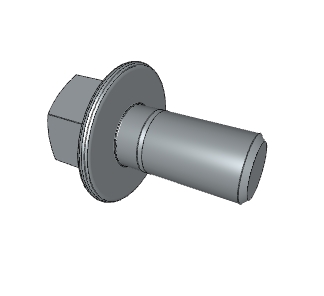

GB 5787 Bolt คืออะไร?

GB 5787 - 1986 ระบุสลักเกลียวรูปหกเหลี่ยมที่ผลิตในระดับความแม่นยำมิติที่สูงขึ้น (เกรดผลิตภัณฑ์ B) ลักษณะสำคัญที่ทำให้โบลต์ประเภทนี้มีค่าในยานยนต์ ได้แก่ :

• หน้าแปลนแบบบูรณาการ: ฐานกว้างวงกลมหรือหกเหลี่ยมนี้ทำหน้าที่เป็นเครื่องซักผ้าในตัวกระจายภาระการยึดบนพื้นผิวแบริ่งขนาดใหญ่ สิ่งนี้จะช่วยลดความเครียดในวัสดุที่ยึดโดยเฉพาะอย่างยิ่งเมื่อเข้าร่วมส่วนประกอบที่ทำจากวัสดุที่นุ่มกว่าหรือมีรูขนาดใหญ่

• หัวหกเหลี่ยม: ช่วยให้การจับและกระชับอย่างปลอดภัยด้วยเครื่องมือมาตรฐาน

• เกรดผลิตภัณฑ์ B: บ่งบอกถึงความคลาดเคลื่อนที่เข้มงวดมากขึ้นในขนาดเมื่อเทียบกับเกรด C ความแม่นยำนี้มักจะจำเป็นสำหรับการเชื่อมต่อโครงสร้างที่สำคัญยิ่งขึ้นซึ่งจำเป็นต้องมีความเหมาะสม

• การปรับขนาดตัวชี้วัดที่น่าจะเป็น: ในฐานะที่เป็นมาตรฐานแห่งชาติของจีนสลักเกลียว GB 5787 มักจะผลิตด้วยขนาดตัวชี้วัด

คุณสมบัติเหล่านี้วางตำแหน่งสลักเกลียว GB 5787 เป็นตัวเลือกที่เชื่อถือได้สำหรับการยึดที่แข็งแกร่งและแม่นยำในการประกอบยานยนต์

การทำความเข้าใจมาตรฐานสากล: GB 5787 เทียบกับ ISO และ DIN

การนำทางมาตรฐานสากลเป็นกุญแจสำคัญสำหรับการจัดหายานยนต์ทั่วโลก จากการวิเคราะห์ข้ามมาตรฐานความสัมพันธ์สำหรับ GB 5787 - 1986 มีดังนี้:

• ISO 4162: 2012 (นานาชาติ): GB 5787 - 1986 ได้รับการพิจารณา เทียบเท่า ถึง ISO 4162: 2012 นี่คือลิงค์ทางเทคนิคที่สำคัญ การกำหนด "เทียบเท่า" หมายความว่าสลักเกลียวที่ผลิตให้กับมาตรฐานทั้งสองนี้มีรูปแบบพื้นฐานที่พอดีและฟังก์ชั่นเดียวกัน ลักษณะมิติหลักของพวกเขาคุณสมบัติเชิงกล (สมมติว่าคลาสคุณสมบัติเดียวกันเช่น 8.8, 10.9, ฯลฯ ถูกนำไปใช้ซึ่งเป็นวิธีปฏิบัติทั่วไป) และการใช้งานที่ตั้งใจไว้จะจัดตำแหน่งทำให้สามารถใช้แทนกันได้ในสถานการณ์ส่วนใหญ่

• DIN 6921: 2013 (เยอรมัน): GB 5787 - 1986 ถูกระบุว่าเป็นก อ้างอิง ถึง DIN 6921: 2013 สถานะ "การอ้างอิง" หมายถึงความสัมพันธ์หรือความคล้ายคลึงกัน แต่โดยทั่วไประบุว่ามิติเฉพาะข้อกำหนดของวัสดุวิธีการทดสอบหรือความแตกต่างทางเทคนิคอื่น ๆ อาจแตกต่างกัน ในขณะที่ DIN 6921 ยังเป็นมาตรฐานที่ใช้กันอย่างแพร่หลายสำหรับสลักเกลียวรูปหกเหลี่ยมโดยเฉพาะอย่างยิ่งในยานยนต์ยุโรปการแลกเปลี่ยนโดยตรงกับ GB 5787 หรือ ISO 4162 ไม่ควรสันนิษฐานโดยไม่ต้องตรวจสอบข้อกำหนดทางเทคนิคเฉพาะที่จำเป็นสำหรับการใช้งาน

จากข้อมูลที่ให้ไว้ความสัมพันธ์กับมาตรฐานสากลที่สำคัญอื่น ๆ เช่น ANSI, ASME, AS, BS, EN และ JIS สำหรับมาตรฐาน GB 5787 ที่เฉพาะเจาะจงนี้ไม่ได้ระบุว่าเป็นสิ่งที่เทียบเท่าโดยตรงหรืออ้างอิงในบริบทนี้

เหตุใดจึงมีความสำคัญสำหรับการจัดหาและเปลี่ยนยานยนต์:

สำหรับอุตสาหกรรมยานยนต์การเพิ่มประสิทธิภาพห่วงโซ่อุปทานและทำให้มั่นใจได้ว่าส่วนต่างๆมีความสำคัญอย่างยิ่ง ความเท่าเทียมกันของ GB 5787 ถึง ISO 4162 ให้ข้อได้เปรียบที่สำคัญ:

1. เพิ่มความยืดหยุ่นในการจัดหา: ผู้ผลิตยานยนต์และซัพพลายเออร์ของพวกเขาสามารถจัดหาสลักเกลียวรูปหกเหลี่ยมได้อย่างมั่นใจจากผู้ผลิตที่ยึดติดกับ GB 5787 หรือ ISO 4162 สิ่งนี้ขยายกลุ่มซัพพลายเออร์ที่มีศักยภาพทั่วโลกโดยเฉพาะจากภูมิภาคการผลิตที่สำคัญเช่นจีนที่มาตรฐาน GB เป็นที่แพร่หลาย

2. ปรับปรุงความยืดหยุ่นของห่วงโซ่อุปทาน: การเข้าถึงซัพพลายเออร์ที่ผลิตตามมาตรฐานที่เทียบเท่าช่วยเพิ่มความสามารถในการลดความเสี่ยงที่เกี่ยวข้องกับการหยุดชะงักของอุปทานในระดับภูมิภาคหรือข้อ จำกัด ด้านกำลังการผลิต

3. ศักยภาพในการเพิ่มประสิทธิภาพต้นทุนและเวลานำ: ตัวเลือกซัพพลายเออร์ที่กว้างขึ้นสามารถนำไปสู่การกำหนดราคาที่แข่งขันได้มากขึ้นและเวลานำที่สั้นลง

4. เหตุผลทางเทคนิคสำหรับการเปลี่ยน: สถานะ "เทียบเท่า" เป็นพื้นฐานทางเทคนิคสำหรับการใช้ GB 5787 Bolt เป็นการทดแทนโดยตรงสำหรับ ISO 4162 Bolt (และในทางกลับกัน) ในแอปพลิเคชันยานยนต์ส่วนใหญ่จัดให้มีคลาสคุณสมบัติวัสดุ (เช่น 8.8, 10.9) และพื้นผิวยังตรงตามข้อกำหนดของแอปพลิเคชัน สิ่งนี้ทำให้การตรวจสอบความถูกต้องทางวิศวกรรมง่ายขึ้นสำหรับการทดแทน

5. นำทางแอปพลิเคชัน DIN: ในขณะที่ GB 5787 เป็นเพียง "การอ้างอิง" ถึง DIN 6921 การทำความเข้าใจความสัมพันธ์นี้ช่วยให้ผู้เชี่ยวชาญด้านการจัดซื้อจัดจ้างระบุผลิตภัณฑ์ที่อาจคล้ายกัน สามารถ ถูกปรับหรือใช้เป็นทางเลือกในแอปพลิเคชันที่ระบุไว้สำหรับ DIN 6921

แอปพลิเคชันยานยนต์เฉพาะ:

สลักเกลียวรูปหกเหลี่ยม (เกรดผลิตภัณฑ์ B) รวมถึงผู้ที่สอดคล้องกับ GB 5787 และ ISO 4162 เทียบเท่านั้นมีความสำคัญในการประกอบยานยนต์ที่ต้องการการเชื่อมต่อที่แข็งแกร่งและแม่นยำเช่น::

• การเชื่อมต่อแชสซีและเฟรม: การรักษาความปลอดภัยองค์ประกอบโครงสร้างที่การกระจายโหลดและพอดีที่แม่นยำเป็นสิ่งสำคัญ

• จุดติดตั้งช่วงล่าง: ส่วนประกอบที่แนบมาเช่นแขนควบคุมลิงก์หรือวงเล็บเข้ากับตัวถังยานพาหนะหรือเฟรมย่อยมักจะต้องใช้ความแม่นยำระดับ B

• การติดตั้งระบบส่งกำลัง: การรักษาความปลอดภัยเครื่องยนต์หรือการติดตั้งเกียร์ที่มีการสั่นสะเทือนและการกระจายโหลดเป็นสิ่งสำคัญ

• ชุดประกอบเพลา: การยึดส่วนประกอบบนเพลาหรือส่วนต่าง

• ส่วนประกอบพวงมาลัย: การเชื่อมต่อที่ต้องการการยึดที่ปลอดภัยและบางครั้งการจัดตำแหน่งที่แม่นยำ

ข้อพิจารณาทดแทน:

ในขณะที่ความเท่าเทียมกันระหว่าง GB 5787 และ ISO 4162 นั้นแข็งแกร่งและพวกเขามักจะใช้แทนกันได้ในแอปพลิเคชันยานยนต์การเปลี่ยนที่รับผิดชอบต้องมีการยืนยัน::

• คลาสคุณสมบัติวัสดุ: ตรวจสอบให้แน่ใจว่าเกรดความแข็งแรงของ Bolt (เช่น 8.8, 10.9, 12.9) ตรงกับหรือเกินข้อกำหนดดั้งเดิม

• พื้นผิวเสร็จสิ้น: ยืนยันว่าคุณสมบัติความต้านทานการกัดกร่อนนั้นเหมาะสมสำหรับสภาพแวดล้อมการใช้งาน

• ข้อกำหนดของแอปพลิเคชันเฉพาะ: สำหรับส่วนประกอบที่สำคัญต่อความปลอดภัยให้ทำตามคำแนะนำที่ชัดเจนของผู้ผลิตยานพาหนะเกี่ยวกับชิ้นส่วนและขั้นตอนการทดแทน

• การตรวจสอบมาตรฐานอ้างอิง: สำหรับแอปพลิเคชันเดิมที่ออกแบบมาสำหรับมาตรฐานที่ GB 5787 เป็นเพียง "การอ้างอิง" (เช่น DIN 6921) การตรวจสอบทางเทคนิคและการทดสอบอย่างละเอียดเป็นสิ่งจำเป็นเพื่อยืนยันความเหมาะสม
